臺式X熒光光譜儀因為它的特有特點，所以可以無損檢測多種材料，具體材料具體分析，下面我們來了解一下X熒光光譜儀檢測幾種金屬合金材料和非金屬材料的檢測方法。
生鐵的分析檢測，生鐵中的碳是以元素狀態存在，灰口鐵中的碳有的呈球狀石墨，有的呈片狀石墨，在研磨過程中表面上脫落的石墨孔也會引起其他分析元素的污染，造成分析錯誤。澆鑄的試樣是不均勻的，不適合作X射線熒光分析。而急冷試樣的晶粒很細，分布，碳生成滲碳體（Fe3C），它是一種很脆而硬的中間化合物，表面可以利用研磨辦法加工。
中低合金鋼分析。用X熒光分析中低合金鋼有足夠靈敏度，多道X射線熒光光譜儀一般測量時間只需要20秒，用銠靶X射線管，監控試樣測量為60秒，以提高分析精度，必要時要扣除重迭譜線。
不銹鋼的分析。用X熒光分析這個材質還是困難的，這是因為不銹鋼中的鎳、鉻、鐵三者存在著嚴重的增強和吸收效應，必須采用數學分析，校正后鉻、鎳分析結果是非常令人滿意的。
非金屬材料分析，非金屬材料分析包括爐渣、礦石等原材料分析。他們的分析方法大致可分成二大類：一種是把試樣振動磨粉碎，然后壓制成直徑為40毫米的圓片，直接放在X熒光光譜儀上分析。這種方法速度快，一般五分鐘左右就能報出結果，一般作快速分析，但是有“顆粒度效應”和“礦物效應”，所以一定要嚴格控制試樣顆粒度大小。特別對輕元素分析，尤為嚴重，可以適當加入稀釋劑、粘結劑、重吸收劑，如硼酸、淀粉、硫酸釩等，來減少基體效應并可壓成圓片。

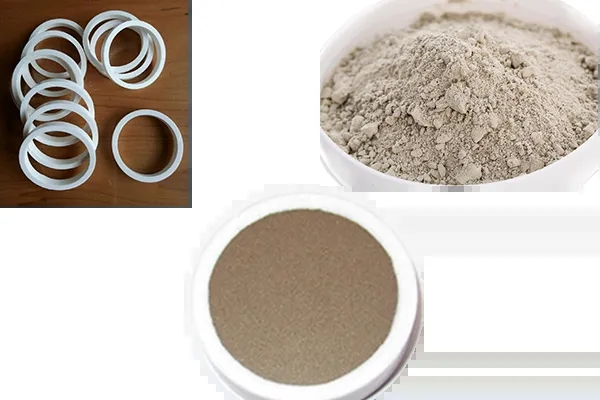

臺式x熒光光譜儀粉末制樣
另一種方法為熔融法，可以在試樣中加入熔劑如四硼酸鋰等，在高溫下溶融成玻璃熔珠，熔融時間一般為10~20分鐘，中間要搖動以除去氣泡，對某些試劑還要加入氧化劑，如硝酸鈉等，為了防止試片破裂，可適當加入溴化物使其容易脫模。這種方法準確度高，并且能消除“顆粒度效應”和“礦物效應”，但是分析速度慢，對某些元素靈敏度差。
以上就是創想小編為大家帶來的關于X熒光光譜儀對幾種材料分析檢測的方法。
